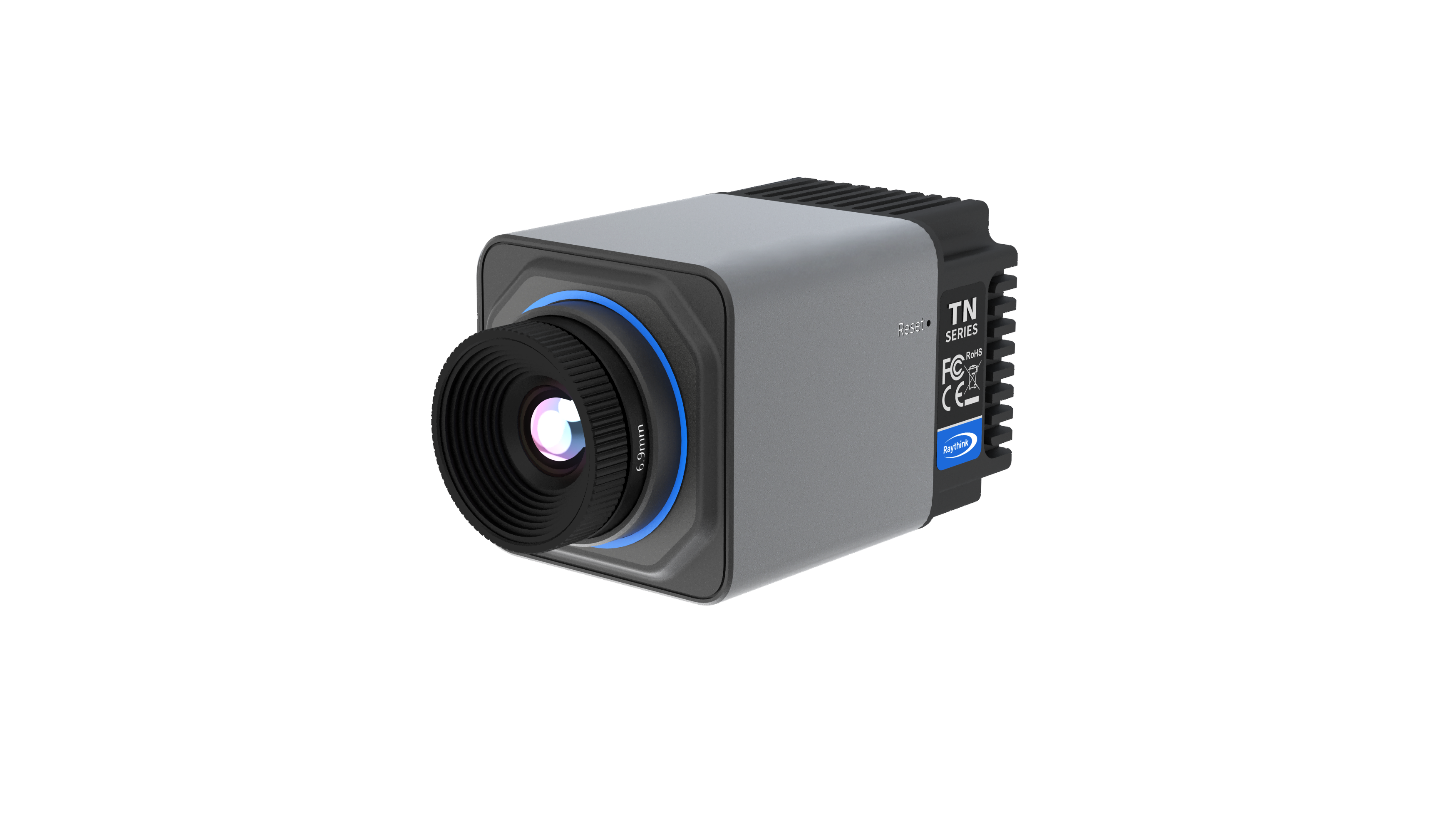

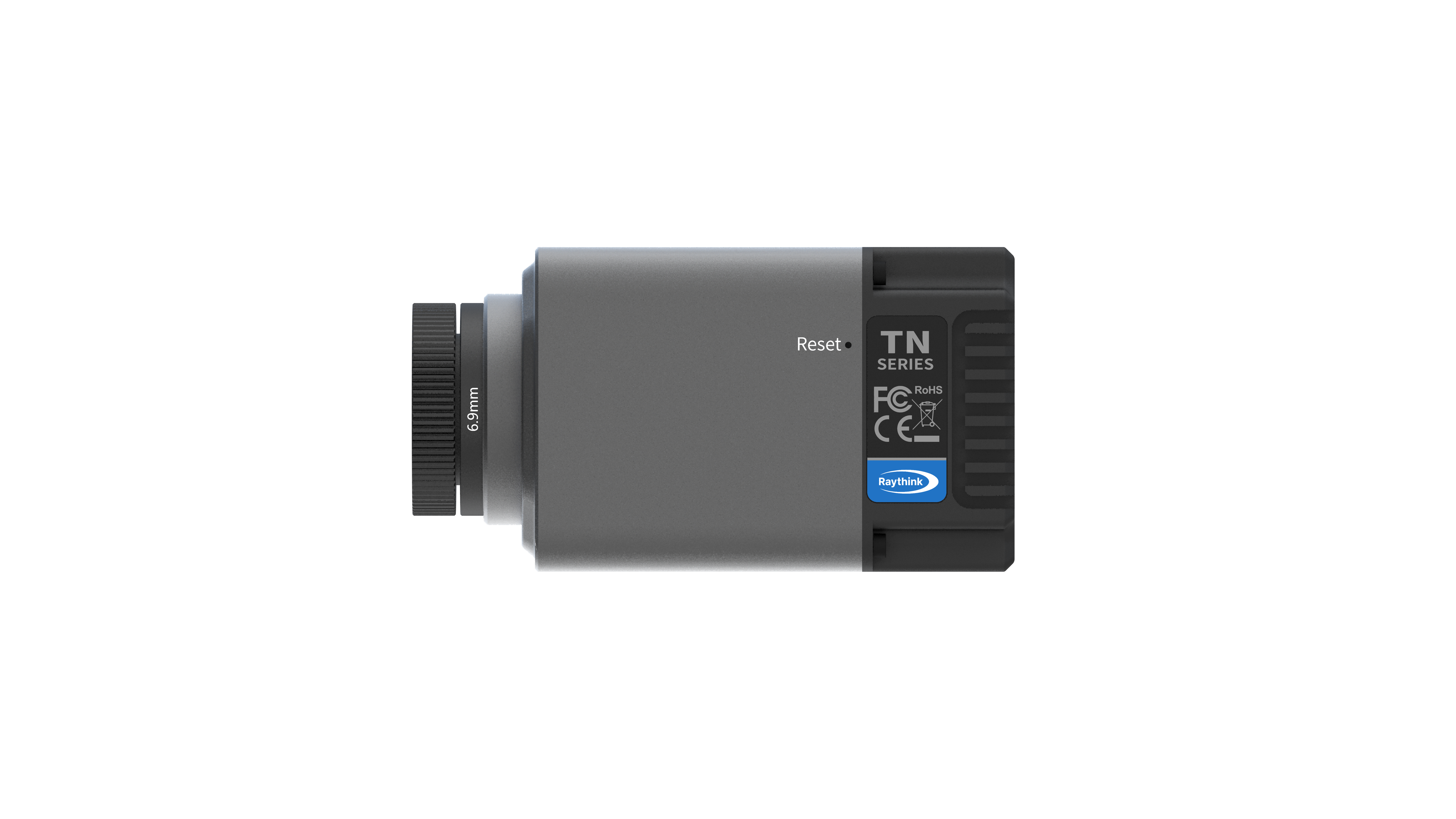

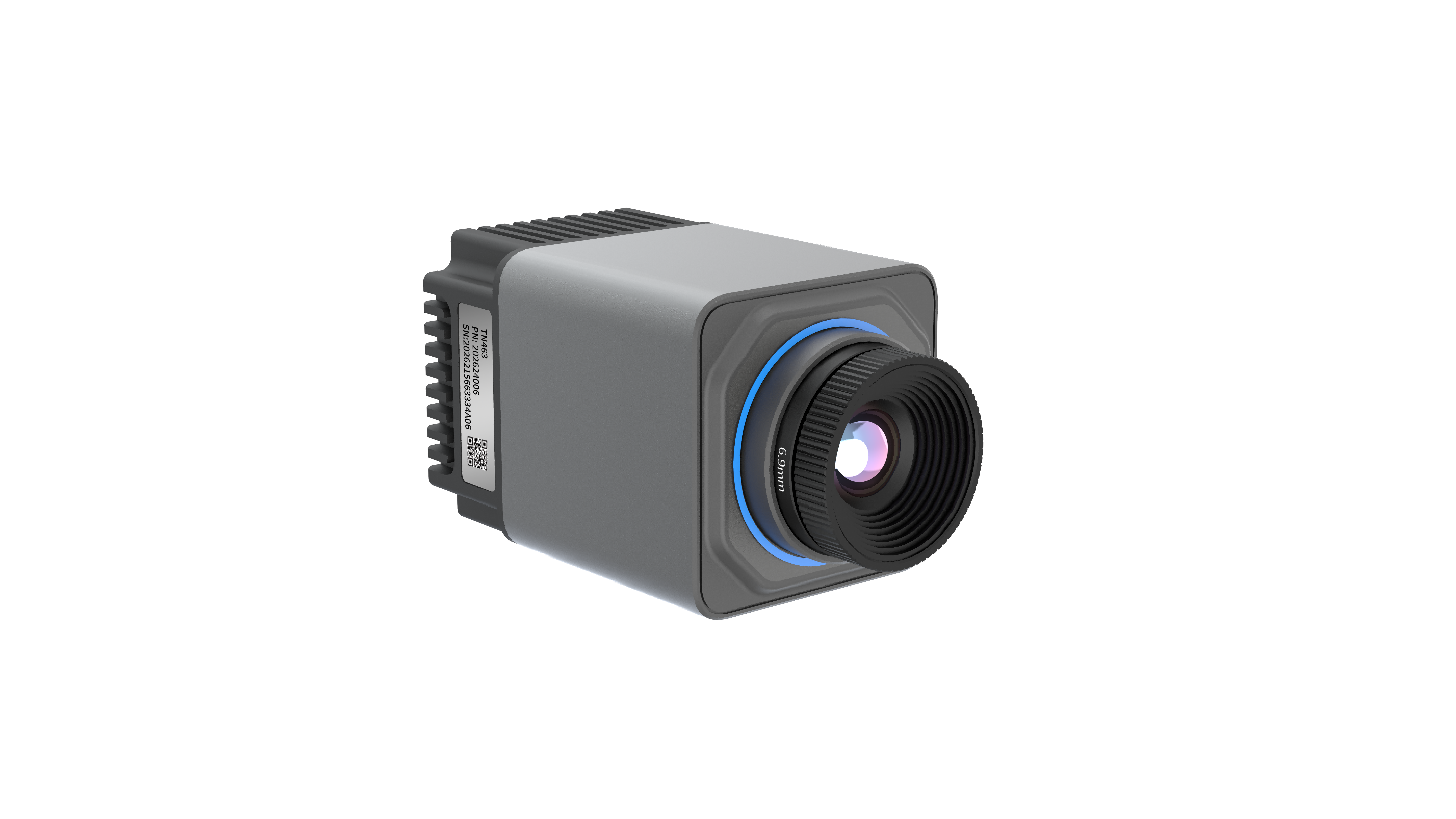

TN463在线测温热像仪

高分辨率与高帧频稳定成像采用新一代12μm高帧频红外热成像探测器，640×512红外分辨率配合全画幅60Hz高帧频，高速数据采集集成自研红外图像算法，高动态场景下图像依然细腻清晰精准测温画温同步

加入对比下载中心

产品特点
应用领域
技术参数
产品咨询

高分辨率与高帧频稳定成像

采用新一代12μm高帧频红外热成像探测器，640×512红外分辨率配合全画幅60Hz高帧频，高速数据采集
集成自研红外图像算法，高动态场景下图像依然细腻清晰

精准测温画温同步

-20℃~150℃、100℃~650℃ 宽温度量程，适用更多工业测温场景
支持图像、测温、图像+测温同步拉流，提升动态场景数据一致性与可分析性
配备专业分析软件，提供36 个测温工具，支持历史温度曲线查询与导出

工业接口丰富集成更灵活

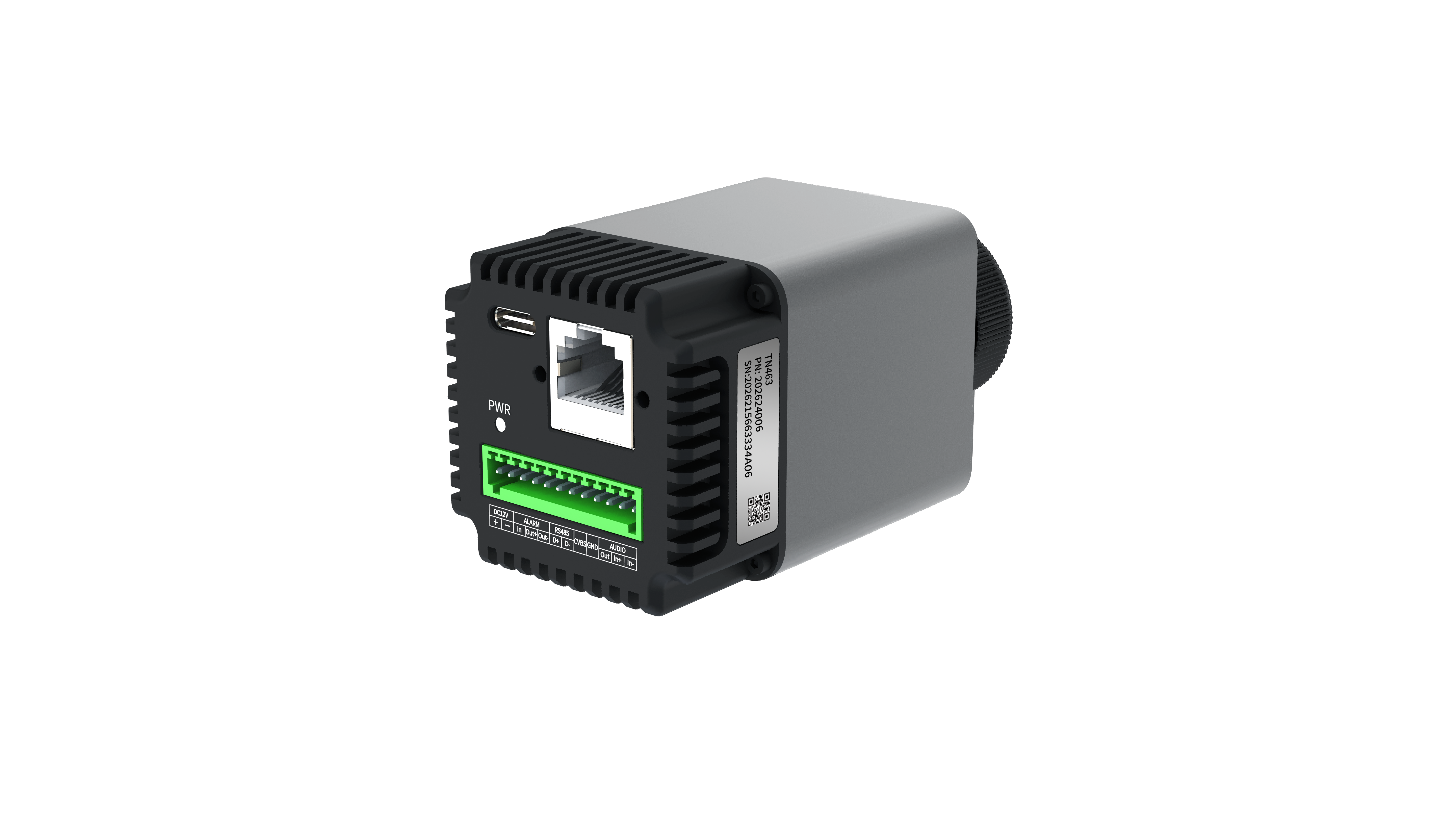

支持 RJ45 千兆网口、USB3.0 UVC、RS485、POE 供电
兼容ONVIF、GB28181、MQTT、Modbus TCP多种协议，二次开发门槛低，部署更高效
集成GigE专业接口，高速接入能力更强，适合各类分布式系统
支持I/O 硬触发、温度报警、异常报警及报警联动，图像、温度、现场事件准确对应

丰富镜头组合覆盖多重场景

搭配6.9mm/9.1mm/19mm/25mm可选镜头，镜头选择丰富，现场适配范围更广，适合覆盖需求复杂的监测场景

热成像参数

图像调节

测温功能

系统接口

一般规范

热成像参数

探测器类型

非制冷型氧化钒探测器

红外分辨率

640×512

像元间距

12μm

帧频

60Hz(帧频可调)

响应波段

7.5μm~14μm

热灵敏度（NETD）

≤40mK(@25°C,F#1.0,25Hz)

镜头焦距

6.9mm/9.1mm/19mm/25mm

聚焦方式

定焦无热化

视场角

62.8°×50.2/48°×38.4°/22.9°×18.4/17.4°×14

空间分辨率

1.74 mrad/1.32 mrad/0.632 mrad/0.48 mrad

F值

F1.0/F1.1/F1.0/F1.0

图像调节

调色板

黑热/白热/彩虹等20种调色板

电子变倍

1.0~8.0x

图像镜像

左右/上下/对角线

测温功能

测温范围

-20°C~150°C,100°C~650°C

测温精度

±2°C或读数的±2%，取较大者

测温修正

反射温度、环境温度、湿度、物体发射率、距离

测温工具

支持点测温，支持线测温与区域测温共20个，支持等温线设置

温度报警

支持录像/抓图(支持热图抓取)/报警输出/声音报警

热图抓取

支持

温宽拉伸

支持

其他功能

支持离线分析与生成报告

系统接口

通讯接口

RJ45，1000M以太网口 1路RS485，支持软触发、硬触发；支持标准Pelco-D/P协议 1路USB3.0

视频标准

H.264,H.265

音频接口

1路音频输入Line In;1路音频输出Line Out

报警接口

1路报警输入，1路报警输出

储存接口

预留接口，支持SD卡扩展

网络协议

IPv4、 HTTP、 HTTPS、SMTP、FTP、 UPnP、DNS、DDNS、NTP、RTCP、RTSP、RTP、TCP、 UDP、 IGMP、ICMP、DHCP、GIGE

接口协议

Modbus TCP/RTU、ONVIF、GB2818, MQTT

一般规范

工作温度

成像:-40°C~+60°C；测温:-20°C~60°C

湿度

<95%RH

供电方式

12V DC或POE供电

典型功耗

<4.5W

尺寸

89.72×49×49mm/91.9×49×49mm/94.94×49/94.94×49×49mm×49mm/

重量

290±5g
